EH Industries / AgustaWestland EH 101 / AW101

Mittlerer Mehrzweckhubschrauber

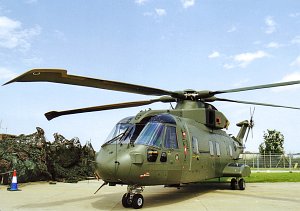

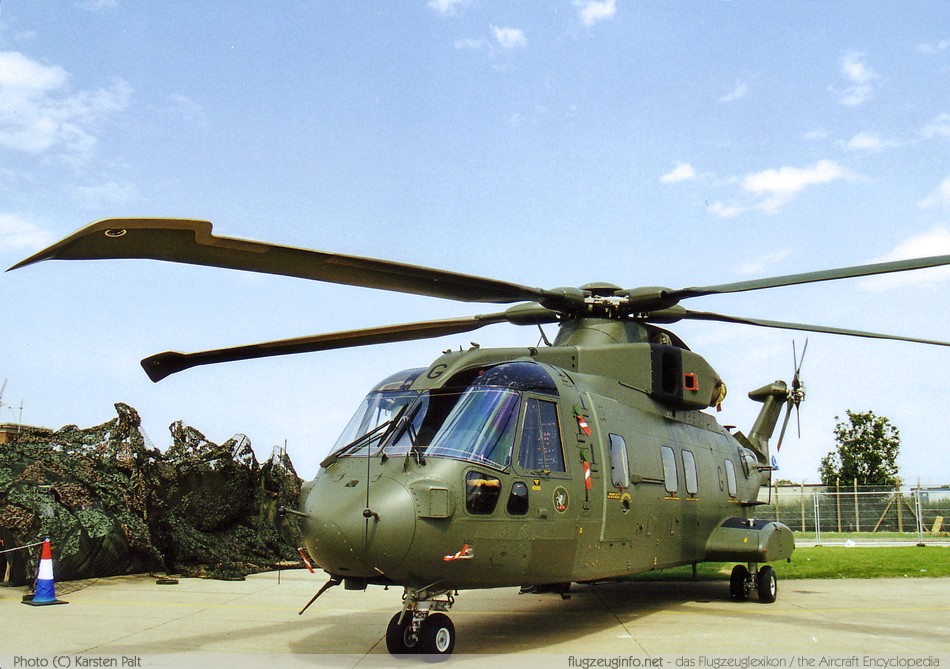

EH Industries / AgustaWestland EH-101 Merlin HM1, Royal Navy, ZH838, c/n 50077 / © Karsten Palt
Foto ©: Karsten Palt
Der AgustaWestland AW-101 / EH-101 ist ein dreimotoriger mittlerer Mehrzweckhubschrauber des englisch-italienischen Herstellers AgustaWestland. Der Hubschrauber wurde ursprünglich als EH-101 von EH Industries, einem Gemeinschaftsunternehmen von Agusta, Italien und dem englischen Hersteller Westland entwickelt und produziert. Der AW-101 wird fast ausschließlich militärisch genutzt obwohl er auch zivil angeboten wird.
Besatzung2
Passagiere40
Antriebsart3 Wellentriebwerke
TriebwerkstypGeneral Electric T700-T6A/3
Leistung je TW1566 kW2100 shp
alternativer Antrieb
TriebwerkstypRolls-Royce / Turbomeca RTM 322-02
Leistung je TW1491 kW2000 shp
Geschwindigkeit278 km/h150 kts
  173 mph
Dienstgipfelhöhe3.048 m10.000 ft
Reichweite926 km500 NM
575 mi.
Leergewicht9.080 kg20.018 lbs
max. Startmasse15.600 kg34.392 lbs
Rotorblätter (Haupt/Heck)4/4
Hauptrotordurchmesser18,60 m61 ft 0 in
Heckrotordurchmesser4,00 m13 ft 1 in
Rotorkreisfläche271,7 m²2925 ft²
Länge (Rumpf)19,53 m64 ft 1 in
Länge22,80 m74 ft 10 in
Höhe5,67 m18 ft 7 in
Erstflug09.10.1987
Produktionsstatusin Produktion
ICAO CodeEH10
EASA TCDSR.012, R.013
Daten für (Version)AgustaWestland EH 101 Merlin
VariantenMerlin HM1, Merlin HM2, Merlin HC3, Merlin HC3A, CH-149 Cormorant

[Photo-ID: 1084] © Karsten Palt 2008-07-11
EH Industries EH-101, EH Industries, G-EHIL, c/n 50003 / PP3,© Karsten Palt, 2008EH Industries
EH-101
EH Industries
Reg.: G-EHIL
c/n: 50003 / PP3

The Helicopter Museum [Weston-super-Mare]
[Photo-ID: 1315] © Karsten Palt 2008-07-16
EH Industries EH-101, EH Industries / Royal AF, ZJ116, c/n 50008 / PP8,© Karsten Palt, 2008EH Industries
EH-101
EH Industries / Royal AF
Reg.: ZJ116
c/n: 50008 / PP8

ex G-OIOI
Royal Air Force Museum [London-Hendon]
[Photo-ID: 11950] © Karsten Palt 2001-07-27
EH Industries / AgustaWestland EH-101 Merlin HC3, Royal Air Force, ZJ123, c/n RAF07,© Karsten Palt, 2001EH Industries / AgustaWestland
EH-101 Merlin HC3
Royal Air Force
Reg.: ZJ123
c/n: RAF07

Royal International Air Tattoo 2001 [Royal Air Force Station Cottesmore (EGXJ)]
[Photo-ID: 11951] © Karsten Palt 2001-07-27
EH Industries / AgustaWestland EH-101 Merlin HM1, Royal Navy, ZH835, c/n 50067 / RN15,© Karsten Palt, 2001EH Industries / AgustaWestland
EH-101 Merlin HM1
Royal Navy
Reg.: ZH835
c/n: 50067 / RN15

Royal International Air Tattoo 2001 [Royal Air Force Station Cottesmore (EGXJ)]
[Photo-ID: 11952] © Karsten Palt 2001-07-27
EH Industries / AgustaWestland EH-101 Merlin HM1, Royal Navy, ZH835, c/n 50067 / RN15,© Karsten Palt, 2001EH Industries / AgustaWestland
EH-101 Merlin HM1
Royal Navy
Reg.: ZH835
c/n: 50067 / RN15

Royal International Air Tattoo 2001 [Royal Air Force Station Cottesmore (EGXJ)]
[Photo-ID: 5631] © Karsten Palt 2011-09-16
EH Industries / AgustaWestland EH-101 Merlin HM1, Royal Navy, ZH837, c/n 50074/RN17,© Karsten Palt, 2011EH Industries / AgustaWestland
EH-101 Merlin HM1
Royal Navy
Reg.: ZH837
c/n: 50074/RN17

Luchtmachtdagen 2011 [Leeuwarden (EHLW / LHW)]
[Photo-ID: 2760] © Karsten Palt 2009-09-23
EH Industries / AgustaWestland EH-101 Merlin HM1, Royal Navy, ZH838, c/n 50077/RN18,© Karsten Palt, 2009EH Industries / AgustaWestland
EH-101 Merlin HM1
Royal Navy
Reg.: ZH838
c/n: 50077/RN18

NATO Tigermeet 2009 [Kleine Brogel (EBBL)]
[Photo-ID: 2369] © Karsten Palt 2009-06-19
EH Industries EH-101 Merlin HM1, Royal Navy, ZH840, c/n 50085/RN20,© Karsten Palt, 2009EH Industries
EH-101 Merlin HM1
Royal Navy
Reg.: ZH840
c/n: 50085/RN20

Luchtmachtdagen 2009 [Volkel (EHVK / UDE)]
[Photo-ID: 932] © Karsten Palt 2008-06-20
EH Industries EH-101 Merlin HM1, Royal Navy, ZH846, c/n 50067 / RN15,© Karsten Palt, 2008EH Industries
EH-101 Merlin HM1
Royal Navy
Reg.: ZH846
c/n: 50067 / RN15

Open Dagen Koninklijke Luchtmacht 2008 [Leeuwarden (EHLW / LHW)]
[Photo-ID: 933] © Karsten Palt 2008-06-20
EH Industries EH-101 Merlin HM1, Royal Navy, ZH846, c/n 50067 / RN15,© Karsten Palt, 2008EH Industries
EH-101 Merlin HM1
Royal Navy
Reg.: ZH846
c/n: 50067 / RN15

Open Dagen Koninklijke Luchtmacht 2008 [Leeuwarden (EHLW / LHW)]
[Photo-ID: 3401] © Karsten Palt 2010-06-11
EH Industries / AgustaWestland EH-101 Mk510, AgustaWestland, G-17-510, c/n 50012/510001/CIV01,© Karsten Palt, 2010EH Industries / AgustaWestland
EH-101 Mk510
AgustaWestland
Reg.: G-17-510
c/n: 50012/510001/CIV01

ILA Berlin 2010 [Berlin - Schönefeld (EDDB / SXF)]
[Photo-ID: 3402] © Karsten Palt 2010-06-11
EH Industries / AgustaWestland EH-101 Mk510, AgustaWestland, G-17-510, c/n 50012/510001/CIV01,© Karsten Palt, 2010EH Industries / AgustaWestland
EH-101 Mk510
AgustaWestland
Reg.: G-17-510
c/n: 50012/510001/CIV01

ILA Berlin 2010 [Berlin - Schönefeld (EDDB / SXF)]
